Engrenagens

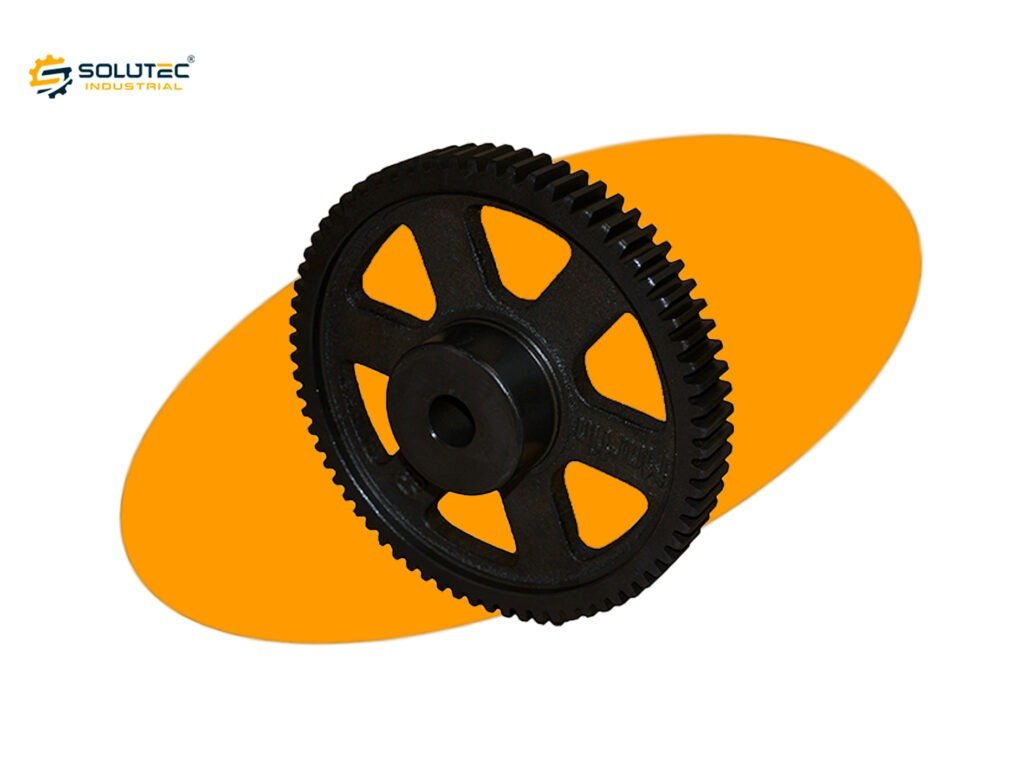

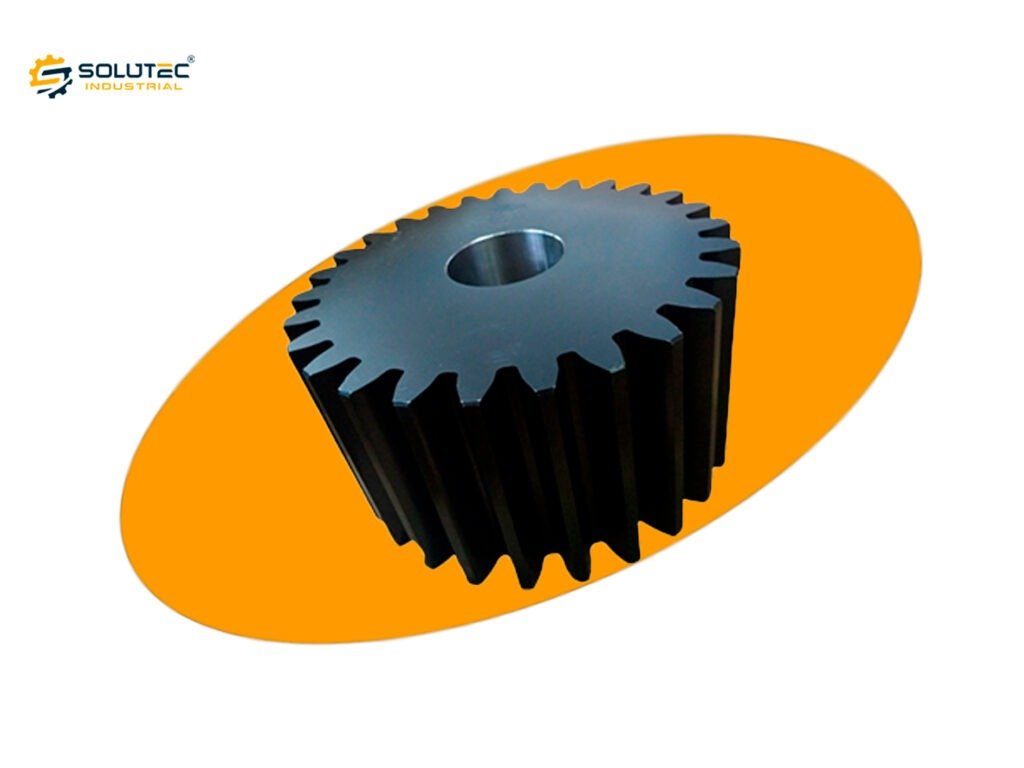

Engrenagem de Dentes Retos

As Engrenagens Retas em estoque da Martin, estão disponíveis em 5 tipos diferentes. As Engrenagens de Aço são fornecidas como tipo Simples e Simples com Cubo. As Engrenagens de Ferro Fundido são fornecidas como tipo Simples com Cubo, com Alma e Furos com Alívio de Peso e com Raios.

As Engrenagens fundidas são usinadas em todas as superfícies operacionais. As engrenagens de ferro fundido da Martin têm um cubo maior para proporcionar mais força e permitir um maior diâmetro de furo.

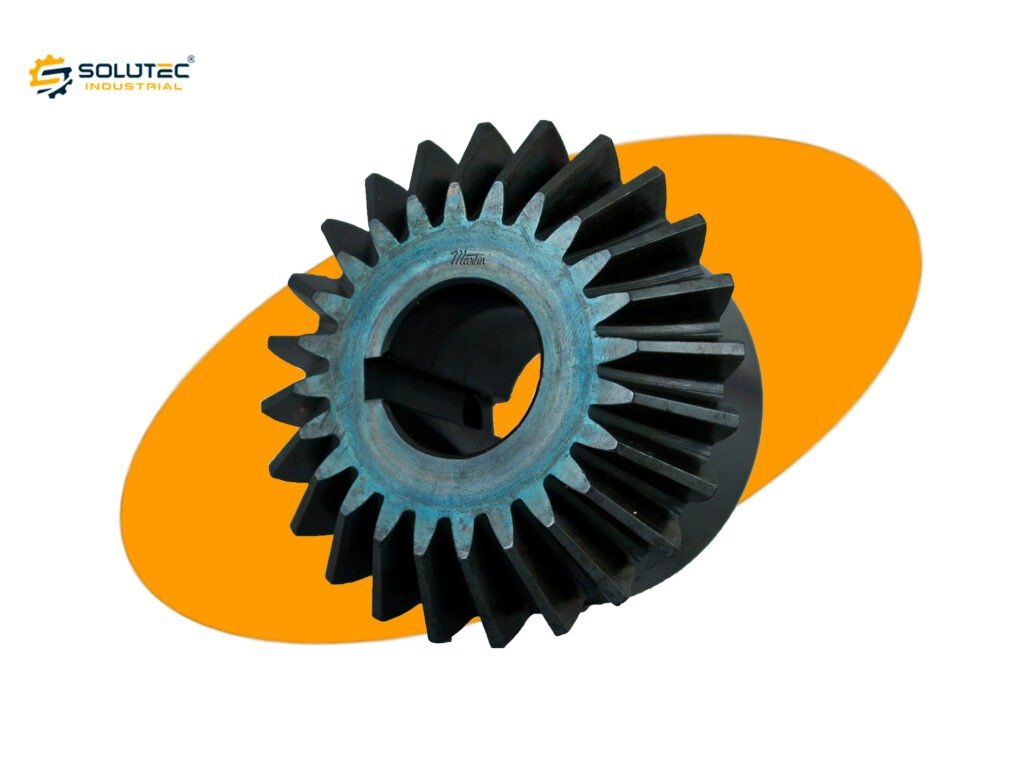

Engrenagens Cônicas

As engrenagens cônicas retas são usadas como transmissões em ângulo reto onde é necessária alta eficiência.

Elas estão disponíveis em estoque com relações de velocidade de 1:1 a 6:1. As engrenagens cônicas retas são cortadas com o sistema de adendo longo e curto e ângulo de pressão de 20° para compensar o rebaixamento nas engrenagens e pinhões de baixo número de dentes.

Todas as engrenagens cônicas da Martin são cortadas no formato do dente Coniflex, permitindo um ligeiro desalinhamento durante a operação de montagem.

Essas engrenagens devem ser instaladas na distância correta entre os centros do ápice usando rolamentos axiais na parte traseira dos cubos para absorver o impulso criado por este tipo de engrenagem.

Engrenagens de Fabricação Especial

A Martin fabrica

- Cremalheiras

- Engrenagens Cônicas

- Engrenagens de Relação 1:1

- Engrenagens Cônicas de Relação Diferente de 1:1

- Coroas e Sem Fins.

Podemos fornecer engrenagens conforme desenho e necessidade do cliente.

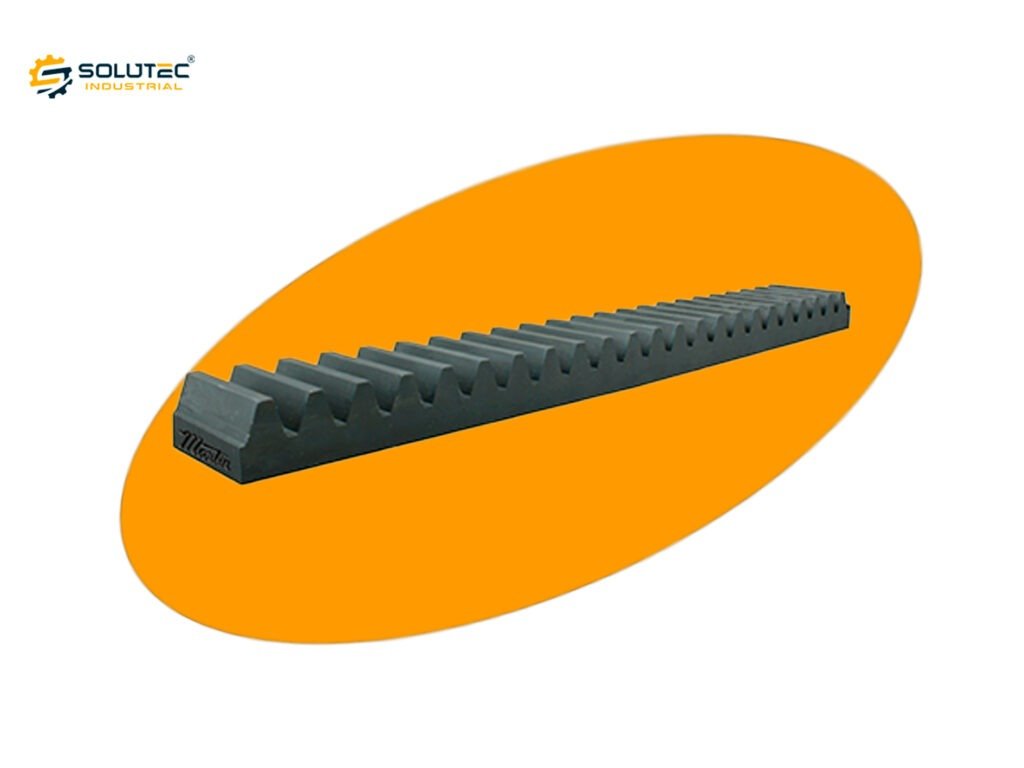

Cremalheira

As cremalheiras Martin são fabricadas de aço de baixo carbono. Elas estão disponíveis em ângulos de pressão de 14-1/2° e 20° e em comprimentos de 2, 4 e 6 pés.

Durante a fabricação, elas recebem tolerâncias para corte e usinagem. Os pinhões que trabalham com essas cremalheiras são selecionados na seção sobre engrenagens de dentes retos neste catálogo.

As cremalheiras podem ser fornecidas em outros tipos de materiais, passos e tamanhos.
