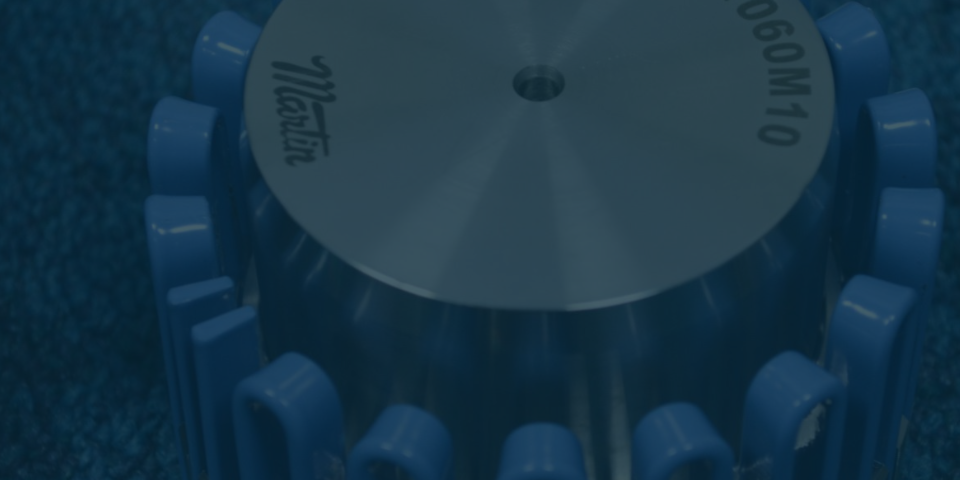

Acoplamento de Grade Martin- O que é, Como Funciona e Quando Utilizar
Os acoplamentos de grade Martin (Blue-Flex®) são uma excelente alternativa para aplicações industriais que exigem alto torque, absorção de choques e redução significativa de vibrações entre o elemento motriz e o elemento impulsionado.
O contato progressivo entre o perfil curvo dos dentes do cubo e a grade metálica flexível permite absorver a energia de impacto, distribuindo as cargas e reduzindo a magnitude dos picos de carga, o que aumenta a vida útil do conjunto de transmissão.
O que é um acoplamento de grade industrial?
É um acoplamento mecânico flexível que utiliza uma grade metálica (mola de alta resistência) encaixada nas ranhuras de dois cubos. Essa grade transmite torque ao mesmo tempo em que amortece vibrações, absorve choques e compensa desalinhamentos dentro de limites especificados.
Como funciona um acoplamento de grade?
A grade flexível se aloja nas ranhuras dos cubos e trabalha por contato progressivo:
- Em cargas leves, a grade flexiona com folga, absorvendo vibrações.
- Em cargas normais, o contato aumenta gradualmente, mantendo o amortecimento.
- Em choques severos, a grade apoia totalmente nos dentes, transmitindo o torque com segurança.
Esse comportamento progressivo é o grande diferencial do acoplamento de grade.

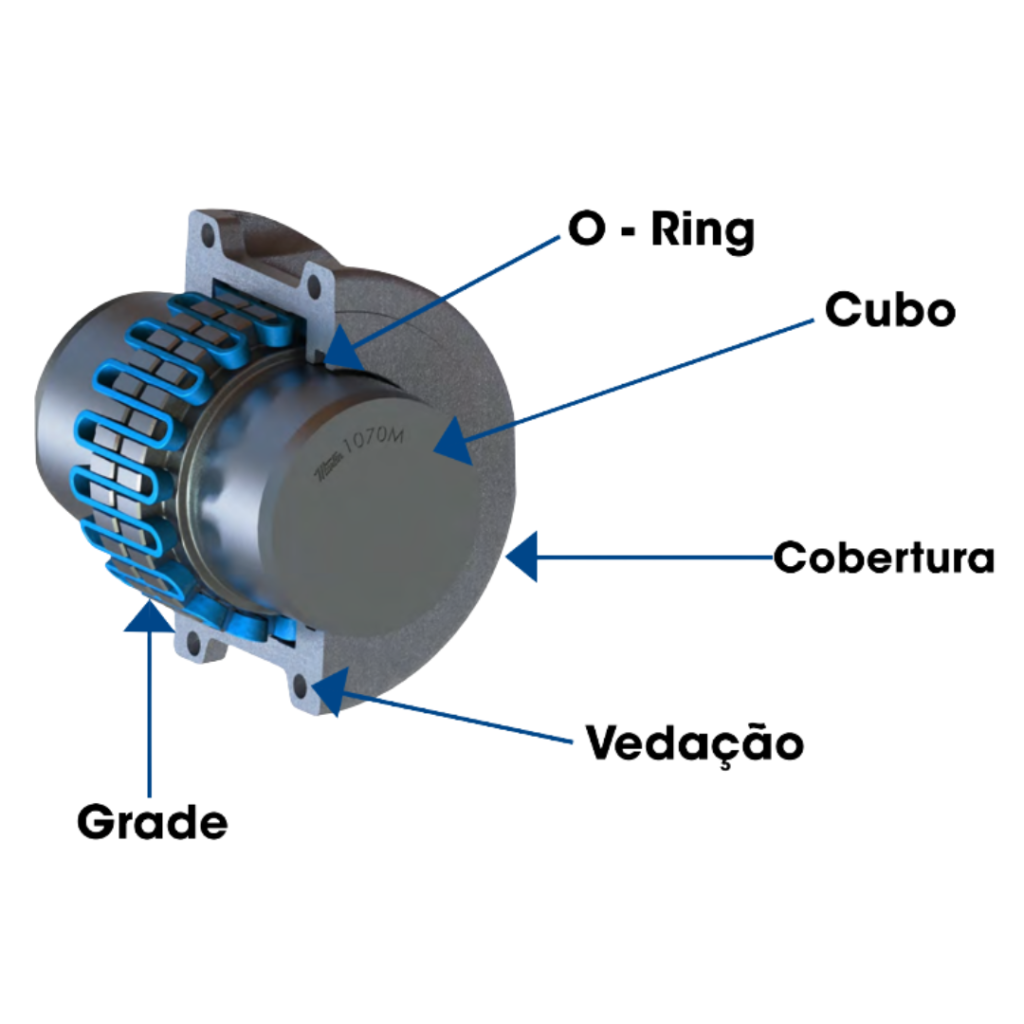

Quais são os componentes do acoplamento de grade?
Grade
Grade com perfil cônico, que facilita instalação e manutenção. Fabricada em liga de alta resistência e temperada, atua como mola, reduzindo fadiga e protegendo contra cargas de impacto e vibração.
Cubo
Cubo em liga metálica com usinagem de alta precisão, o que facilita o alinhamento e garante melhor distribuição de carga nas ranhuras.
Vedação
Sistema de vedação aprimorado que evita perda de lubrificante e impede a entrada de água e contaminantes, essencial para ambientes industriais severos.
Video: Expansão Acoplamento de Grade

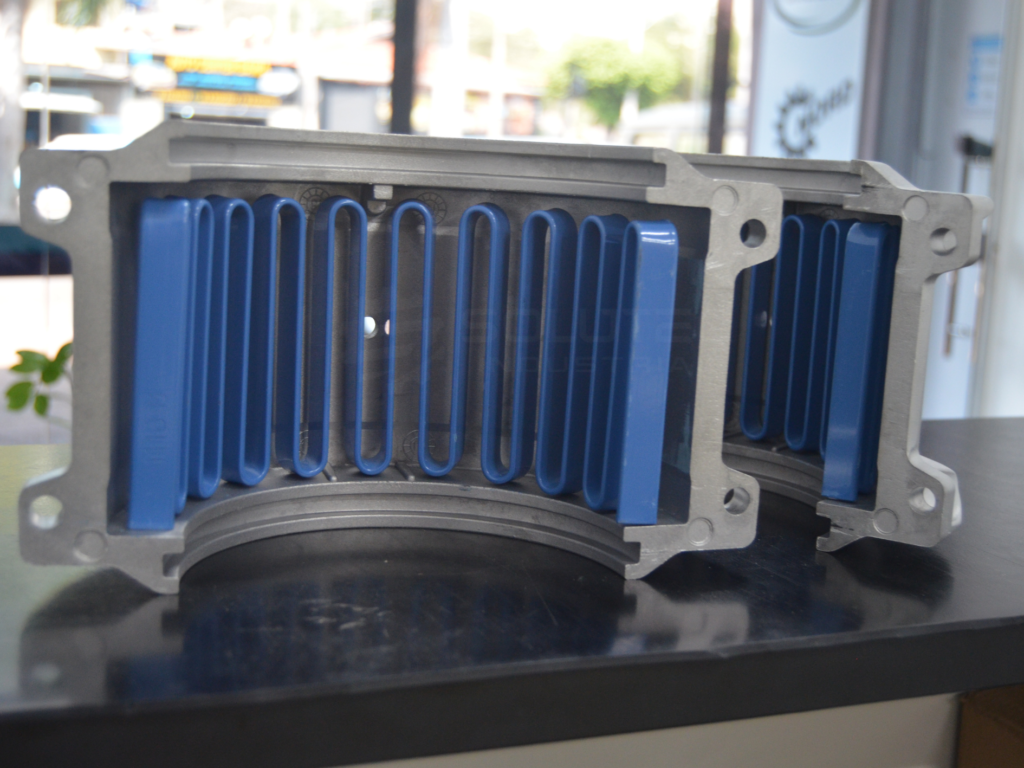

Para que serve a grade elástica?
A grade elástica é o elemento responsável por:
- Amortecer choques mecânicos
- Reduzir vibrações (em até 30%, dependendo da aplicação)
- Proteger mancais, redutores e motores
- Permitir operação confiável sob variações de carga
Onde o acoplamento de grade é utilizado?
Principais aplicações industriais
- Bombas
- Compressores
- Redutores
- Transportadores
- Ventiladores industriais
- Misturadores

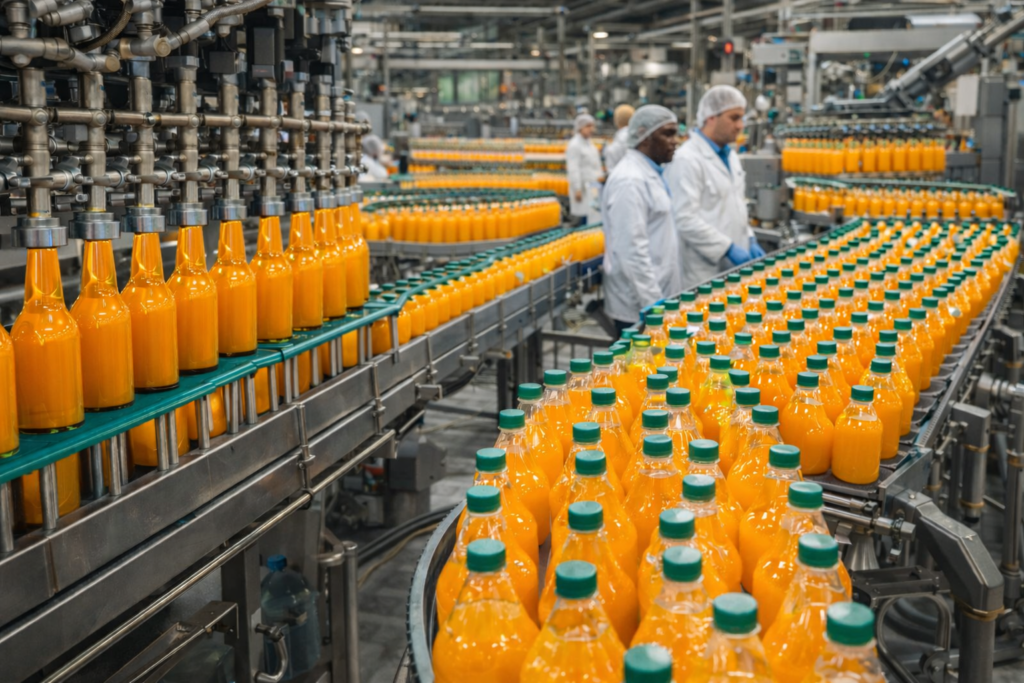

Segmentos que mais utilizam
Modelos disponiveis do Acoplamento de Grade

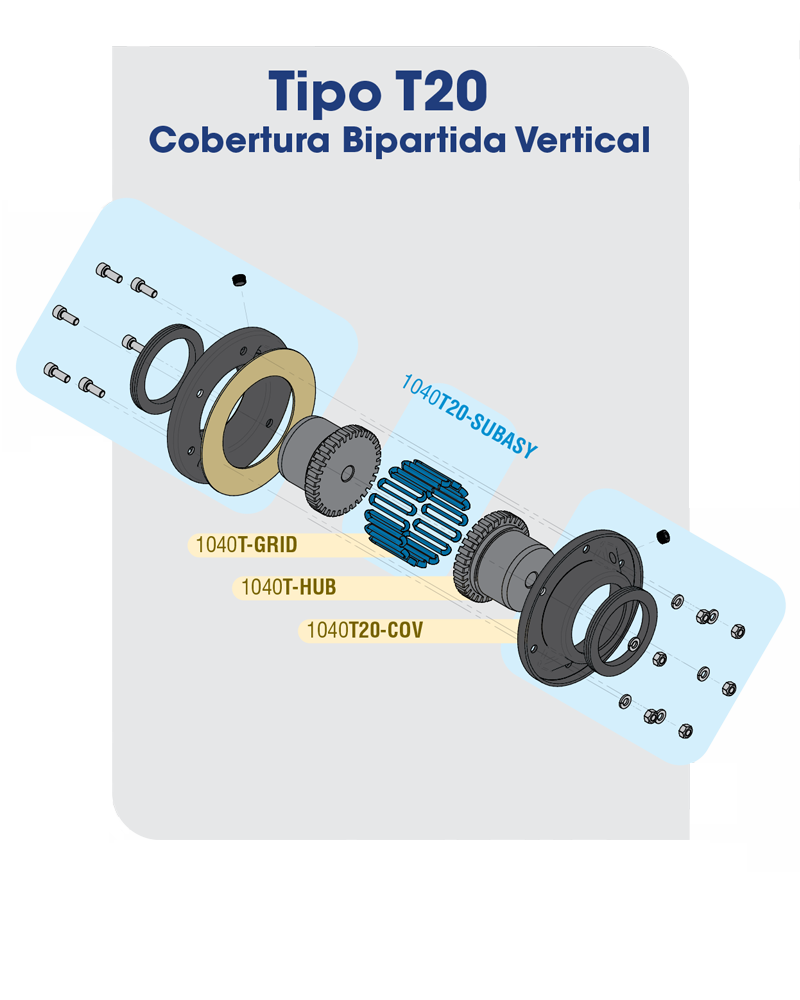

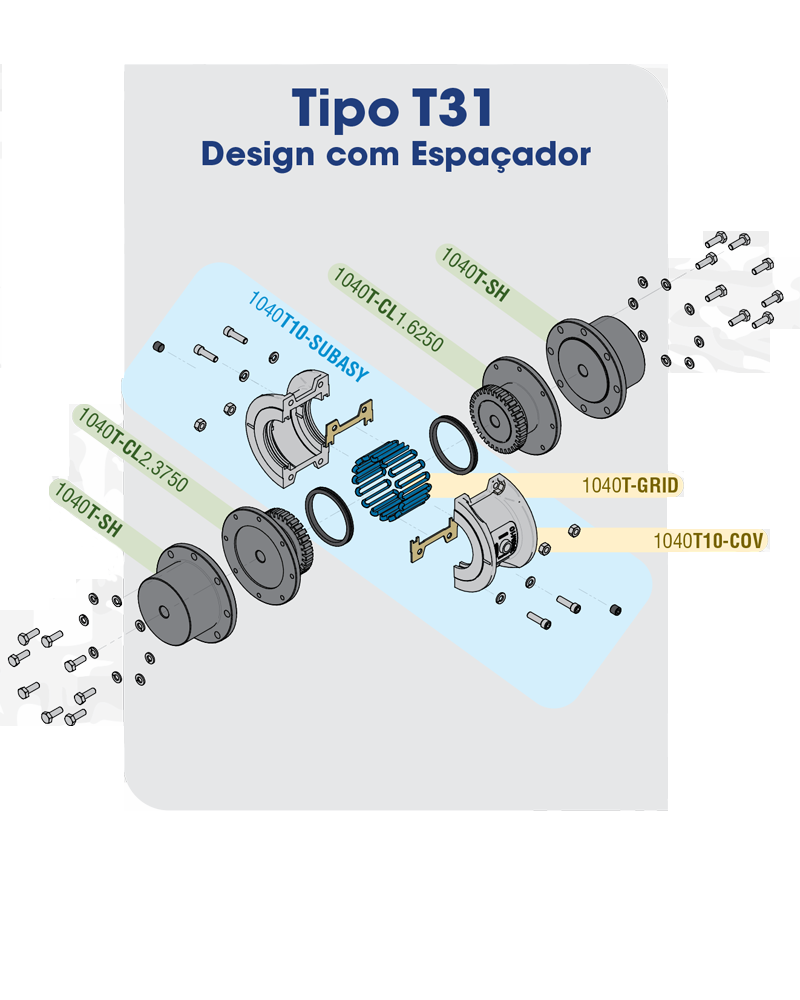

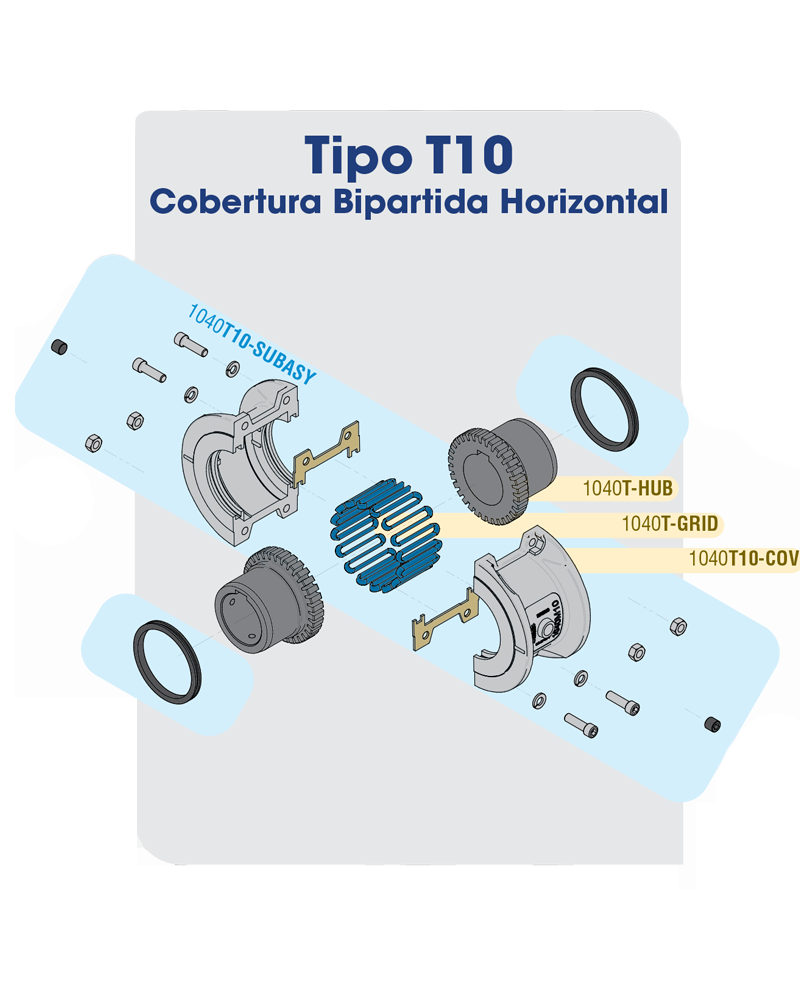

T10, T20, T31, T35
