Roda dentada com pino cisalhante
A roda dentada com pino de cisalhamento ou shear pin é uma solução simples, confiável e altamente eficiente para proteger sistemas de transmissão mecânica contra sobrecargas, travamentos e emperramentos inesperados. Muito utilizada em aplicações industriais críticas, ela atua como um verdadeiro dispositivo de segurança mecânica, evitando danos graves a redutores, eixos, correntes e motores.
Neste artigo, você vai entender o que é um pino de cisalhamento, como funciona uma roda dentada com pino cisalhante, e principalmente como selecionar corretamente o conjunto ideal para sua aplicação, seguindo critérios técnicos de torque, eixo e corrente.
O que é um Pino de Cisalhamento?
O pino de cisalhamento é um elemento mecânico projetado para romper de forma controlada quando o sistema ultrapassa um limite de torque pré-determinado.
Como funciona o pino de cisalhamento?
- O torque da transmissão é concentrado em um único pino calibrado
- Esse pino é usinando com diâmetro específico, de acordo com o torque admissível
- Quando ocorre sobrecarga, travamento ou pico de esforço, o pino se rompe
- A ruptura desconecta imediatamente a transmissão, protegendo o restante do equipamento
Diferente de falhas catastróficas, o rompimento do pino:
- É previsível
- De baixo custo
- Fácil de substituir
- Evita paradas longas e manutenções complexas

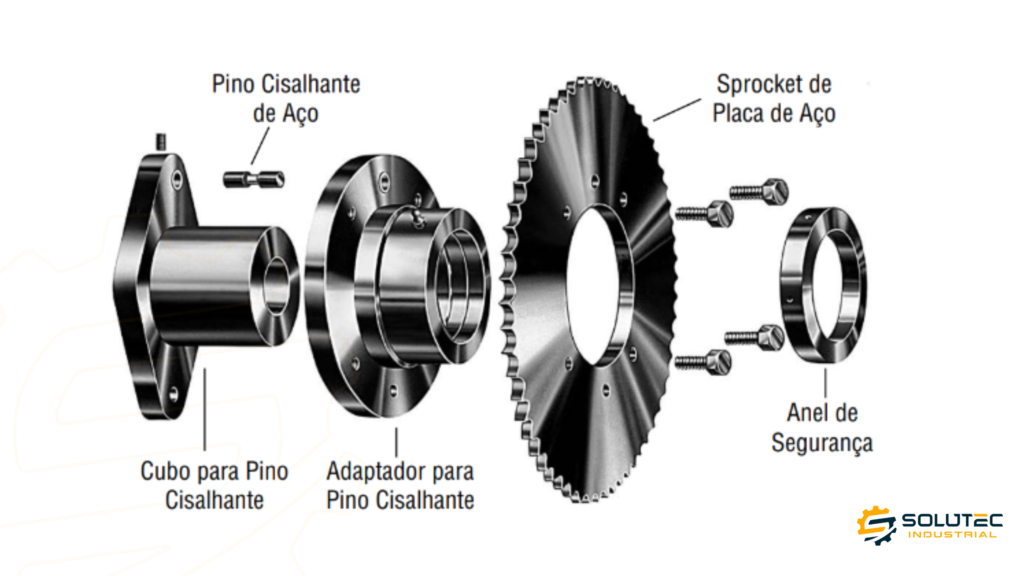

Roda Dentada com Pino de Cisalhamento: Composição
A roda dentada com pino de cisalhamento (também chamada de sprocket com pino cisalhante ou shear pin) combina:
- Um sprocket padrão
- Um cubo especial
- Um adaptador com pino de cisalhamento
- Um anel de segurança
Esse conjunto permite que o torque seja transmitido exclusivamente pelo pino.
Conversão de Sprockets Simples
Uma grande vantagem desse sistema é que:
O adaptador de montagem converte qualquer sprocket tipo A (sem o cubo) em um sprocket com pino cisalhante
Isso significa:
- Maior disponibilidade em estoque
- Entrega mais rápida
- Flexibilidade de aplicação
- Redução de custos logísticos
Principais Benefícios da Roda Dentada com Pino Cisalhante
Proteção mecânica ativa
O pino rompe antes que componentes críticos sejam danificados.
Redução de custos de manutenção
Evita quebra de:
- Redutores
- Eixos
- Correntes
- Mancais
Segurança operacional
A utilização da roda dentada com pino de cisalhamento minimiza significativamente os riscos de falhas abruptas e acidentes mecânicos, pois interrompe a transmissão de torque de forma imediata e controlada em situações de sobrecarga ou travamento.
Manutenção rápida
A troca do pino é simples e não exige desmontagem completa do sistema.
Como Selecionar uma Roda Dentada com Pino de Cisalhamento
A correta seleção do conjunto é essencial para garantir proteção real sem comprometer a operação.
Seleção da montagem do pino cisalhante pelo eixo
A montagem correta do pino cisalhante é determinada pelo diâmetro do eixo.
Critério técnico importante:
- Deve-se selecionar a menor montagem que se ajuste ao diâmetro do eixo
- Isso evita que a corrente se apoie indevidamente no flange do conjunto
As tabelas técnicas indicam:
- Diâmetro do furo do cubo;
- Tamanho mínimo da roda dentada;
- Compatibilidade com o passo da corrente,

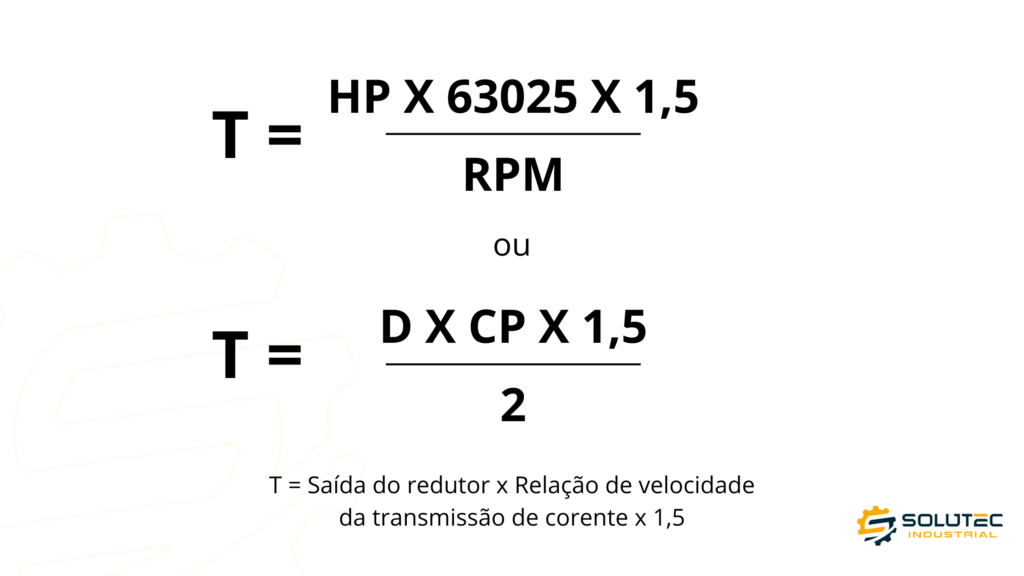

T = Torque em libras-polegadas;
HP = Potência;
RPM = Velocidade do Sprocket em revoluções por minuto;
D = Diâmetro de passo do Sprocket;
CP = Capacidade da corrente (chain pull) em libras;
1.5 = Fator de segurança na carga da partida.
Baixe nosso guia sobre as Rodas dentadas com Pino Cisalhante e tenha acesso às dimensões, capacidades de torque e muito mais em um só lugar.
Quando Utilizar Roda Dentada com Pino de Cisalhamento?
Esse sistema é altamente recomendado para:
- Transportadores industriais
- Elevadores de canecas
- Roscas transportadoras
- Misturadores
- Britadores
- Sistemas sujeitos a travamentos
Especialmente em aplicações onde a falha não pode se propagar pelo sistema.
A roda dentada shear pin é uma solução técnica simples, porém extremamente eficaz, para proteger sistemas de transmissão contra danos severos causados por sobrecarga ou emperramento.
Quando corretamente selecionada, ela:
- Atua como um “fusível mecânico”
- Reduz custos de manutenção
- Aumenta a confiabilidade do sistema
- Protege equipamentos de alto valor
Para garantir o desempenho ideal, a seleção deve sempre considerar:
- Diâmetro do eixo
- Torque real da aplicação
- Passo da corrente
- Tabelas técnicas de torque e dimensões
