Bucha Cônica: QD, Taper e MST — Como Escolher a Certa
O que são e quais os tipos
Buchas cônicas são dispositivos mecânicos usados para fixar polias, engrenagens, sprockets e acoplamentos em eixos industriais com alta precisão e segurança. Os três principais tipos são:
- Bucha QD (Quick Detachable) — com flange externa, alta precisão, torques de 60 a 9.000 lb/pol. Modelos: JA, SH, SDS, SD, SK, SF, E, F, J, M, N, P, W, S.
- Bucha Taper — sem flange, design compacto, torques de 55 a 13.700 lb/pol. Modelos: 1008 ao 120100.
- Bucha MST — com chaveta dupla, permite instalação a cegas. Modelos: G, H, P, Q, R, S, U, W.
O que são Buchas Cônicas?
Buchas cônicas são componentes mecânicos que fixam elementos rotativos , como polias, engrenagens e rodas dentadas, diretamente sobre eixos industriais. Sua geometria cônica (tipicamente 1,79° a 8° no diâmetro, dependendo do modelo) gera uma pressão radial uniforme que elimina folgas e transmite torque com segurança.
Diferente de fixações convencionais por interferência ou prisioneiros, as buchas cônicas permitem montagem e desmontagem sem ferramentas especiais, reduzindo o tempo de manutenção e o risco de danos ao eixo.
Para que servem as Buchas cônicas?
As buchas cônicas cumprem cinco funções principais em sistemas de transmissão de potência:
- Fixar componentes rotativos no eixo com precisão de centragem
- Eliminar deslizamento sob carga e vibração
- Facilitar trocas rápidas de componentes durante manutenção preventiva
- Proteger o eixo contra desgaste por fretting
- Permitir ajuste de posicionamento axial antes do aperto final
Na prática industrial, a substituição de fixações convencionais por buchas cônicas reduz significativamente o tempo de parada não programada em transportadores, redutores e sistemas de transmissão.
Principais vantagens das buchas cônicas
- Montagem e desmontagem rápida sem usinagem do eixo
- Eliminação de folgas entre eixo e componente
- Redução de vibração e ruído em operação
- Disponibilidade em ferro fundido, aço carbono e aço inoxidável
- Conformidade com a norma ANSI B15.1 (norma de segurança para transmissão de potência)
- Intercambiabilidade entre fabricantes (padrão de mercado)
Tipos de buchas cônicas: especificações técnicas

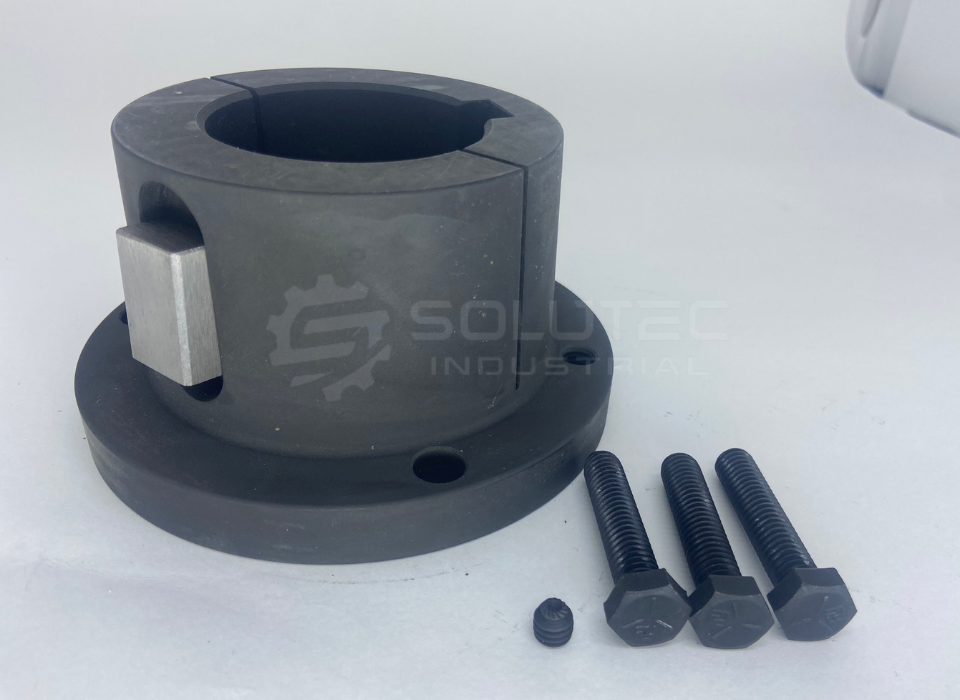

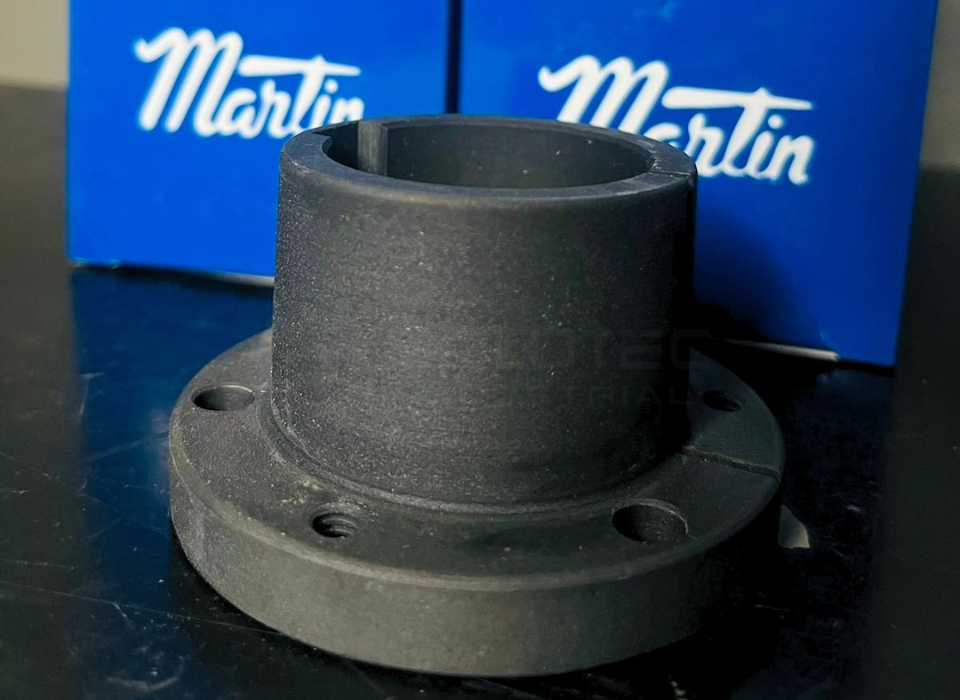

Bucha QD (Quick Detachable)
A bucha QD é o modelo de maior precisão da linha. Sua característica principal é a flange externa, que permite dois modos de montagem: padrão e reverso. A conicidade é de 3/4″ por pé (aproximadamente 3,58°), e os parafusos de fixação aplicam força axial que pressiona a bucha contra o cubo, gerando um travamento radial.
Dados técnicos de torque por modelo (catálogo Martin):
| Modelo | Parafuso | Torque (lb/pol.) |
|---|---|---|
| JA | 10–24 | 60 |
| SH, SDS, SD | 1/4–20 | 108 |
| SK | 5/16–18 | 180 |
| SF | 3/8–16 | 360 |
| E | 1/2–13 | 720 |
| F | 9/16–12 | 900 |
| J | 5/8–11 | 1.620 |
| M | 3/4–10 | 2.700 |
| N | 7/8–9 | 3.600 |
| P | 1–8 | 5.400 |
| W | 1.1/8–7 | 7.200 |
| S | 1.1/8–7 | 9.000 |
Faixas de furação disponíveis (modelo E como exemplo): furos de 7/8″ a 3,5″ com rasgo de chaveta padrão, e furos de 3,5″ sem rasgo de chaveta. Peso médio: 4,5 kg.
Importante: as superfícies cônicas devem estar completamente secas e limpas durante a montagem. O uso de lubrificante antioxidante nas superfícies cônicas anula a garantia do fabricante.
Tipos de montagem:
- Padrão: os parafusos passam pelos furos sem rosca da flange e entram nos furos roscados do cubo, puxando a bucha para dentro.
- Reversa (apenas modelos JA, SH, SD, SDS, SK, SF, E, F e J): os parafusos empurram a bucha, permitindo instalação em espaços restritos.

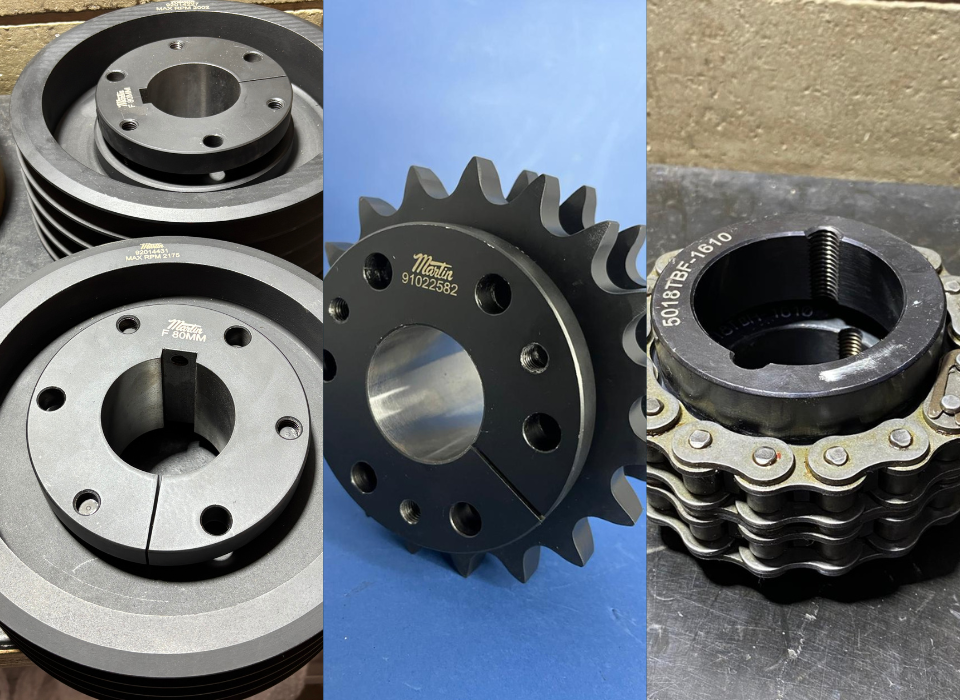

Aplicações típicas: polias em V, sprockets de corrente, engrenagens, acoplamentos.

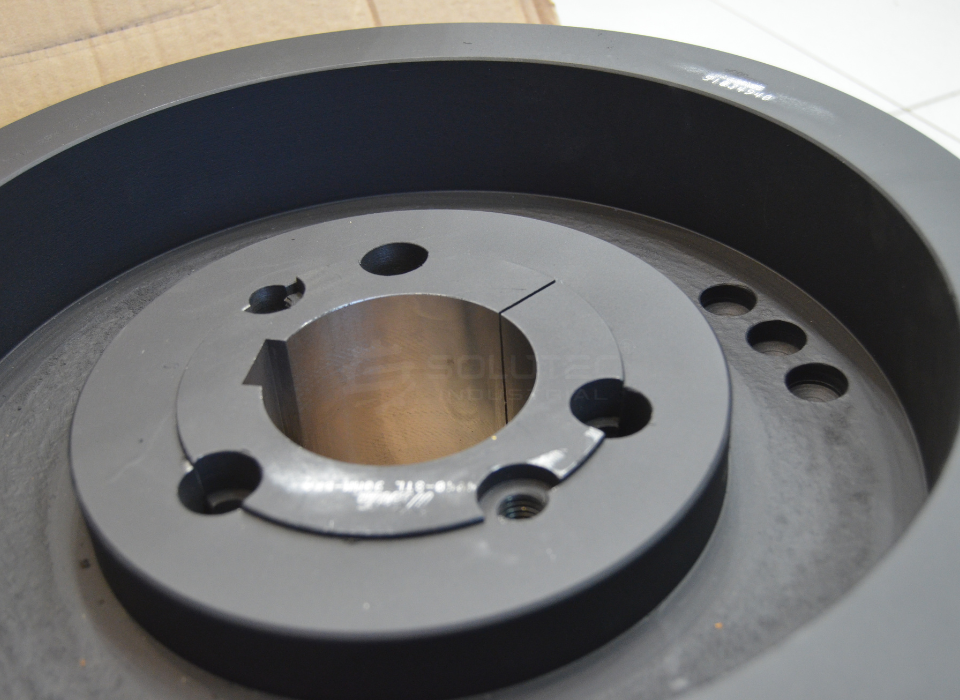

Confira nosso vídeo ilustrativo de: Polia preparada para Bucha QD.

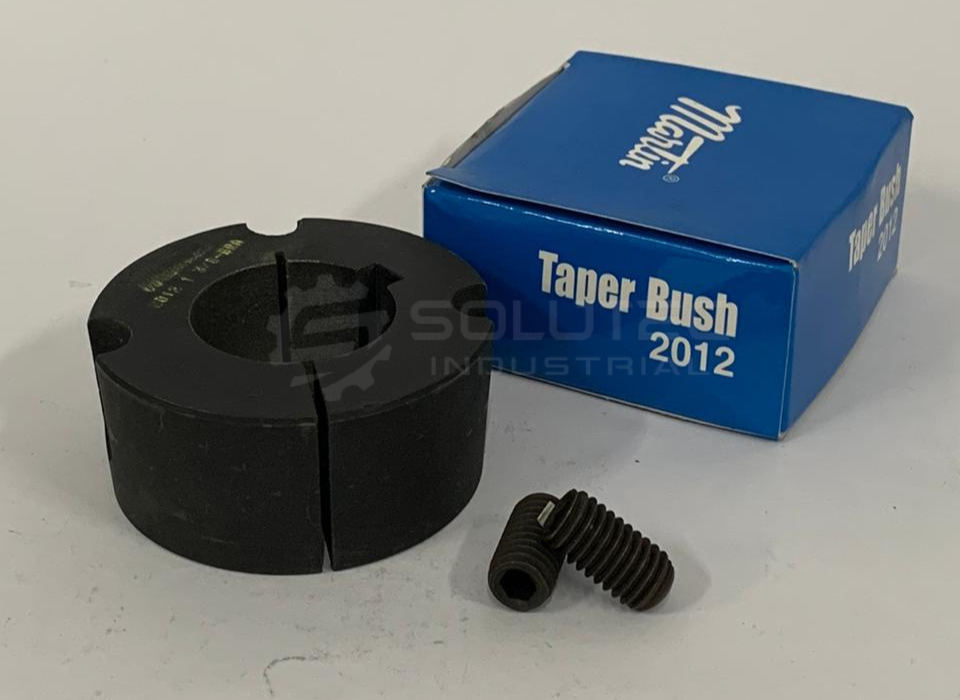

Bucha Taper

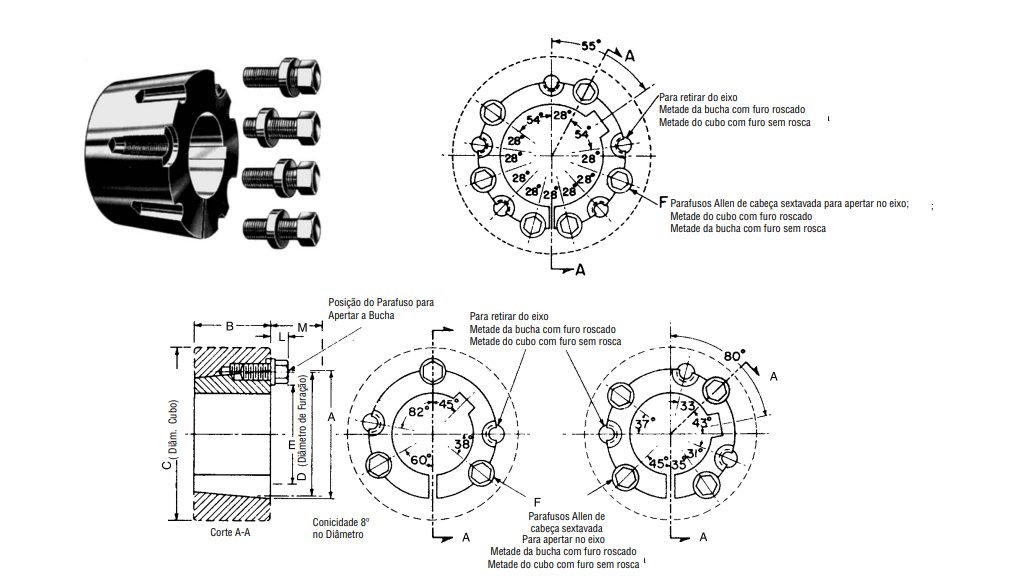

A Bucha Taper não possui flange externa. A fixação é feita por um par de meios furos que formam furos completos quando bucha e cubo são encaixados — cada furo completo tem rosca apenas de um lado. A conicidade é de 8° no diâmetro.
Dados técnicos de torque por modelo (catálogo Martin):
| Modelos | Tipo de opressor | Torque (pol./lb) |
|---|---|---|
| 1008, 1108 | 1/4–20 | 55 |
| 1210, 1215, 1310, 1610, 1615 | 3/8–16 | 175 |
| 2012 | 7/16–14 | 280 |
| 2517, 2525 | 1/2–13 | 430 |
| 3020, 3030 | 5/8–11 | 800 |
| 3535 | 1/2–13 | 1.000 |
| 4040 | 5/8–11 | 1.700 |
| 4545 | 3/4–10 | 2.450 |
| 5050 | 7/8–9 | 3.100 |
| 6050, 7060, 8065 | 1.1/4–7 | 7.820 |
| 10085, 120100 | 1.1/2–6 | 13.700 |
Como interpretar a numeração: os dois primeiros dígitos indicam o diâmetro externo em quartos de polegada; os dois últimos, a largura em oitavos de polegada. Exemplo: bucha 2517 → diâmetro externo de 25/4″ = 6,25″ e largura de 17/8″ = 2,125″.
Dimensões de referência — modelos menores (1008 a 3030):
| Modelo | A (pol.) | B (pol.) | Furo máx. (aço) | Peso máx. (kg) |
|---|---|---|---|---|
| 1008 | 1,386 | 0,875 | 1″ | 0,12 |
| 1610 | 2,25 | 1,0 | 1,625″ | 0,41 |
| 2517 | 3,375 | 1,75 | 2,5″ | 1,59 |
| 3030 | 4,25 | 3,0 | 3,0″ | 4,17 |
Disponibilidade: ferro cinzento classe 20 e 30, aço carbono e aço inoxidável. Também disponível com furos e rasgos de chaveta métricos conforme norma ISO R773.
Aplicações típicas: polias sincronizadoras (timing), sprockets, engrenagens de transmissão.
Confira nosso vídeo ilustrativo de: Polia preparada para Bucha Taper.
Bucha MST

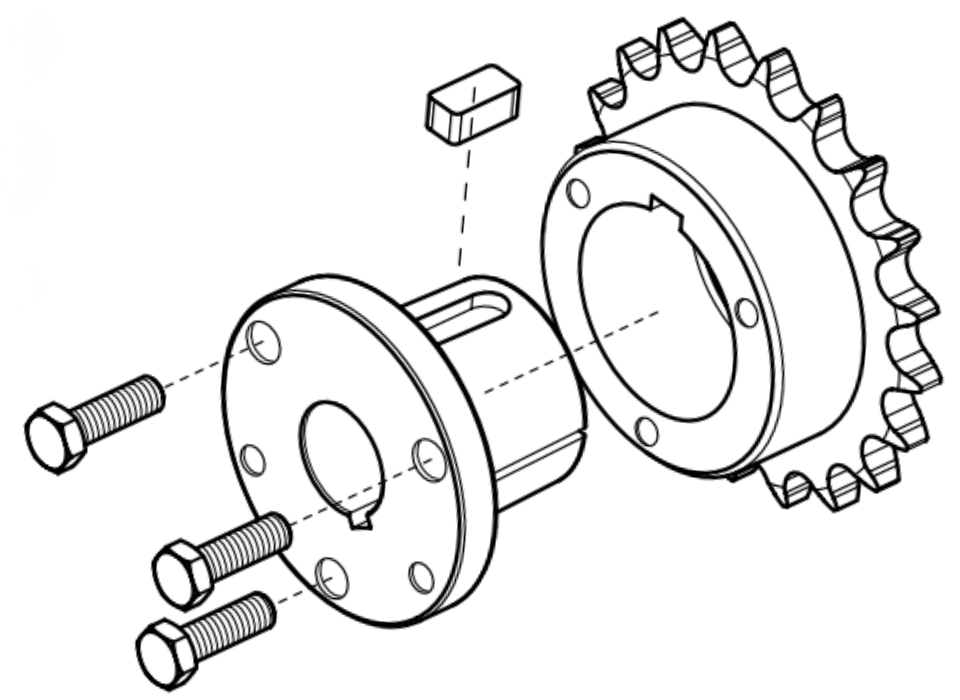

A bucha MST tem como diferencial a chaveta dupla: uma chaveta interior que engata no eixo e outra no corpo cônico da peça. Isso permite “instalações a cegas” — situações onde o operador não tem visibilidade direta do rasgo de chaveta do eixo durante a montagem.
A conicidade é de 1,79° no raio (idêntica à das buchas QD). As buchas são fabricadas em ferro fundido, ferro fundido nodular, aço sinterizado ou aço, dependendo do modelo.
Dados técnicos de torque por modelo (catálogo Martin):
| Modelo | Parafuso | Torque (lb/pol.) |
|---|---|---|
| G | 1/4 × 5/8 | 95 |
| H | 1/4 × 3/4 | 95 |
| P (P1, P2, P3) | 5/16 × 1 | 192 |
| Q (Q1, Q2, Q3) | 3/8 × 1.1/4 | 348 |
| R (R1, R2) | 3/8 × 1.3/4 | 348 |
| S (S1, S2) | 1/2 × 2.1/4 | 840 |
| U (U0, U1, U2) | 5/8 × 2.3/4 | 1.680 |
| W (W1, W2) | 3/4 × 3 | 3.000 |
Faixas de furo disponíveis: do modelo G (furos de 3/8″ a 15/16″) ao modelo W2 (furos de 3,375″ a 6,188″ e 6,25″ a 7,438″).
Temperatura de operação (buchas com rolamento): –40°F (–44°C) mínimo a +248°F (120°C) máximo.
Aplicações típicas: polias, sprockets, acoplamentos em aplicações com espaço restrito ou onde a instalação a cegas é necessária.
Comparativo técnico: QD vs. Taper vs. MST
| Característica | QD | Taper | MST |
|---|---|---|---|
| Flange externa | Sim | Não | Sim |
| Conicidade | 3/4″/pé (~3,58°) | 8° no diâmetro | 1,79° no raio |
| Chaveta | Simples | Simples | Dupla |
| Instalação a cegas | Não | Não | Sim |
| Montagem reversa | Modelos JA–J | Não | Não |
| Torque máximo | 9.000 lb/pol. (mod. S) | 13.700 lb/pol. (mod. 120100) | 3.000 lb/pol. (mod. W) |
| Materiais | Ferro fund., aço, inox | Ferro fund., aço, inox, sinterizado | Ferro fund., nodular, aço sint., aço |
| Norma de segurança | ANSI B15.1 | ANSI B15.1 | ANSI B15.1 |
Como escolher a bucha cônica ideal?
A seleção correta envolve cinco parâmetros:
1. Diâmetro do eixo: consulte a tabela de furos de cada modelo para confirmar compatibilidade. As buchas não podem ser furadas além do diâmetro máximo especificado pelo fabricante.
2. Torque transmitido: calcule o torque de operação e verifique se o modelo escolhido suporta a carga com margem de segurança. Para eixos sujeitos a cargas de choque, aplique fator de serviço.
3. Espaço disponível: a bucha QD requer espaço para a flange; a Taper é mais compacta axialmente; a MST é recomendada quando o acesso é restrito.
4. Ambiente de trabalho: para ambientes corrosivos (indústria alimentícia, papel e celulose, ambiente úmido), prefira modelos em aço inoxidável. Para aplicações a alta temperatura, verifique os limites operacionais do modelo.
5. Tipo de componente: polias sincronizadoras geralmente usam Taper; sprockets de transportadores usam QD curta (modelos JS a WS); aplicações com necessidade de reaperto periódico podem se beneficiar da MST.
Aplicações por setor industrial
| Setor | Equipamentos | Tipo de bucha comum |
|---|---|---|
| Agroindústria | Transportadores de grãos, elevadores de caçamba | QD, Taper |
| Papel e celulose | Rolos de prensa, transportadores de aparas | QD inox, Taper |
| Mineração | Transportadores de correia, peneiras vibratórias | QD curta (WS, PS) |
| Siderurgia | Laminadores, mesas de rolos | Taper (modelos grandes) |
| Automação industrial | Redutores, eixos de servo | MST, QD |
| Alimentos e bebidas | Transportadores, misturadores | QD inox, MST |
FAQ — Perguntas frequentes sobre buchas cônicas
O que é uma bucha cônica?
É um dispositivo mecânico com geometria cônica usado para fixar componentes rotativos (polias, engrenagens, sprockets) em eixos industriais, eliminando folgas e transmitindo torque com segurança.
Qual a diferença entre bucha QD e Taper?
A QD possui flange externa e conicidade de 3/4″ por pé, oferecendo maior facilidade de desmontagem e opção de montagem reversa. A Taper não tem flange, tem conicidade de 8° no diâmetro, é mais compacta e econômica, e utiliza opressores em vez de parafusos de flange.
Qual a diferença entre bucha MST e bucha QD?
A MST usa chaveta dupla (uma no eixo, outra no corpo cônico), permitindo “instalação a cegas”. A QD usa chaveta simples e possui flange externa com furos de fixação e extração. A MST é preferida quando o acesso visual ao rasgo de chaveta do eixo é limitado.
Qual bucha usar para polias em V?
Polias em V são normalmente fornecidas para buchas QD. Os modelos mais usados são SH, SD, SK, SF, E e F, dependendo do diâmetro do eixo.
Qual bucha cônica usar para polias sincronizadoras (timing)?
Polias sincronizadoras (correia dentada) geralmente utilizam buchas Taper, especialmente os modelos 1008 a 3030 para eixos até 3″.
Como saber o tamanho certo da bucha Taper para meu eixo?
Os dois primeiros dígitos do modelo indicam o diâmetro externo em quartos de polegada e os dois últimos indicam a largura em oitavos. Consulte a tabela de furos do modelo para confirmar se o diâmetro do seu eixo está dentro da faixa disponível.
Bucha cônica funciona em ambiente úmido ou corrosivo?
Sim. Para esses ambientes, utilize modelos em aço inoxidável. A Martin oferece buchas QD e Taper em inox para aplicações na indústria alimentícia, química e papel e celulose.
Posso usar lubrificante na montagem da bucha cônica?
Não. O uso de lubrificante antioxidante nas superfícies cônicas ou furos roscados durante a montagem pode danificar polias e sprockets, e anula a garantia do fabricante (conforme catálogo Martin Sprocket).
Qual o torque máximo que uma bucha cônica suporta?
Depende do modelo. A bucha QD modelo S suporta até 9.000 lb/pol.; a Taper 120100 suporta até 13.700 pol./lb; a MST W suporta até 3.000 lb/pol.
Onde são usadas as buchas cônicas?
Em polias, engrenagens, sprockets, acoplamentos e sistemas de transmissão de potência em setores como mineração, agroindústria, papel e celulose, siderurgia, automação e alimentos.
